Все электромонтажные работы требуют от исполнителя аккуратности, повышенного внимания,  четкого соблюдения технических правил и установленных норм. При планировании и проведении электрификации деревянного дома необходимо получить консультацию квалифицированного электрика, ознакомится с нормативными документами, основными требованиями и последовательностью прокладки электропровода.

Требования к электропроводке в деревянном доме

Монтаж электропроводки в домах из дерева имеет некоторые отличия и особенности от электрификации каменных домов. При проектировании и прокладки кабелей в приоритете должна быть безопасность. Существует ряд основных правил, требующих неукоснительного выполнения:

  1. Тщательная изоляция проводников электрического тока посредством негорючих материалов (NYM, ВВГнг, ВВГнг-LS).
  2. Алюминиевые проводники необходимо заменить на медные жилы сечением не меньше 16 мм.кв. Кабель должен проникать в дом через металлическую гильзу. Переход провода с одной комнаты  в другую выполняется через жесткую металлическую трубу.
  3. Электрификацию деревянного дома желательно выполнять «открытым» методом.
  4. Необходимо провести точный расчет толщины кабеля, оставив запас не менее 30%.
  5. Особое внимание следует уделить качеству используемых материалов. Выбирать надо кабель с невоспламеняющейся изоляцией.
  6. При необходимости монтажа скрытой электропроводки обязательно использование металлической трубы. Прокладывать кабель в гофрированных трубах запрещено.
  7. Требуется установка УЗО, контура заземления и молниеотвода. При этом заземлению подлежат не только электроприборы, но и металлические трубы, в которых проложен кабель.
  8. Узел ввода – электрощиток должен максимально изолироваться от деревянных конструкций дома. Иногда приходится возводить кирпичную стену, а полы выполнять из цементной/бетонной стяжки.

Варианты электропроводки в деревянном доме

Монтаж электропроводки в деревянном доме своими руками, а именно разводка кабелей, может выполняться тремя способами:

  1. Наружная (открытая) электропроводка устанавливается на специальных изоляторах. Это наиболее безопасный и экономичный вариант, не требующий много вложений. Провода проводятся по поверхности потолка и стен. Ретро электропроводка достаточно практична, но при сложных схемах установки она не в состоянии обеспечить должный уровень функциональности.
  2. Проводка провода в кабель-каналах – разновидность открытого типа. Специальные короба крепятся к стене через каждые полметра. Наиболее эффективным считается электроплинтус – внутри корпуса осуществляется фиксация кабелей. Благодаря удобным крепежам получится быстро провести электрификацию дачи или деревянного дома.
  3. Скрытая (закрытая) проводка требует прокладки металлических труб еще на этапе строительства. Установка таким способом более затратная и трудоемкая. Кабели размещаются в металлические трубы (желательно в медные).  Важно полностью исключить механическое воздействие и давление на кабель, а это выполнить сложно, так как деревянная постройка со временем дает усадку.

Электропроводка в деревянном доме своими руками: схемы

Согласно действующим нормам при электрификации частного дома без установки трансформатора потребляемая мощность не может быть больше 15 кВт. Этот показатель рассчитывается суммированием  мощности одновременно включенных электроприборов. Если полученный результат менее 15 кВт, то устанавливают вводный автомат на 25А, в противном случае дополнительно потребуется трансформатор.

Разрабатывая схему электропроводки, точки подключения подразделяются на разные группы потребления. Например, осветительные приборы запитываются от одного автомата, для розеток требуется отдельное устройство, дополнительное – на уличное освещение.

Персональные автоматы и отдельную ветку электроснабжения желательно оборудовать под мощное электрооборудование: электроплиту, бойлер или электрокотел. Отдельных автоматов электропитания требуют и отдельностоящие хозяйственные постройки.

Важно! В целях безопасности лучше увеличить количество ветвей электропитания – такая мера способствует сокращению потенциально опасных участков соединения.

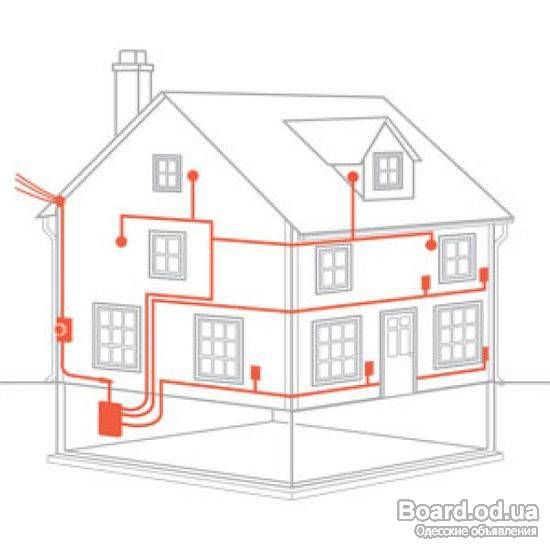

Ниже приведена примерная схема электропроводки в частном деревянном доме своими руками.

Некоторые нюансы при разработке схемы:

  1. Вводный автомат и счетчик организации энергоснабжения требуют размещать на улице для удобства контроля потребления электроэнергии.
  2. Для уличного размещения счетчик и автомат защиты обязательно должны находиться в герметичном корпусе, препятствующем попаданию влаги, грязи и пыли. Класс защиты бокса – не менее IP-55. Требования к боксам, установленным внутри деревянного сооружения немного ниже – IP-44, основное условие – выполнение корпуса из металла.
  3. Для аварийного отключения электричества необходимо разместить УЗО – устройство сработает при коротком замыкании в сети.

Электропроводка в деревянном доме своими руками: пошаговая инструкция

Разработка проекта электроснабжения

Для разработки индивидуального проекта в электроснабжающей организации (РЭС) необходимо получить технические условия, которые станут основанием для дальнейших работ.

Проектирование элестроснабжения деревянного дома выполняется в такой последовательности:

  1. Максимально точно подсчитывается мощность всех электроприборов. В таблице ниже указана средняя потребляемая мощность бытового оборудования.
  2. Чертеж технического плана всего дома. На проекте схематически отобразить точки расположения светильников, розеток, выключателей и приборов с обособленным подключением. На этом этапе уже необходимо спланировать интерьер помещения, расположение мебели и точек освещения.
  3. Определить тип кабеля для каждой электроточки. При использовании розеток с заземлением и выключателями на две клавиши подводят трехжильный провод.
  4. В проекте отображаются точки установки распределительных коробок. Для двух смежных комнат лучше устанавливать одну коробку.
  5. На схеме надо указать мощность каждого электроприбора. При этом если оборудование оснащено электродвигателем, то в проекте учитывается пусковая мощность двигателя.
  6. Схематически отмечается расстояние от проема окон, дверей, пола и потолка до линии прохода кабеля. Такие метки помогут не допустить повреждения проводки при ремонтно-монтажных работах.

При организации электроснабжения и составления проекта следует руководствоваться не только личными пожеланиями, а и определенными требованиями:

  1. Допускается только вертикальное или горизонтальное расположение проводов.
  2. Все повороты провода выполняют строго под прямым углом.
  3. Розетки, выключатели и распределительные коробки должны быть в свободном доступе.
  4. Согласно правилам, монтаж выключателей выполняется на расстоянии 0,6-1,5 метра от уровня пола, кабель подается сверху.
  5. Оптимальное размещение розеток – 0,5-0,8 м от пола, рекомендованное количество розеток – 1 шт. на 6 кв.м. В помещениях с большим количеством бытовых приборов розеток будет больше.
  6. Провода нельзя пускать ближе, чем 10 см от дверных/оконных проемов. Надо исключить соприкосновение проводов с металлическими элементами и рядом идущих проводов (минимально допустимое расстояние – 0,5 см).

Подбор аппаратуры и кабелей

Чтобы избежать сложных расчетов для определения подходящего кабеля, можно воспользоваться справочником по электротехнике. Сечение жилы провода напрямую зависит от предполагаемых нагрузок.

Потребляемая мощность оборудования и электроприборов указана в техническом паспорте или инструкции по эксплуатации. Исходя из этих значений и выбирается провод с жилами нужного сечения. Для определения размера вводного кабеля необходимо суммировать мощность установленных электроприборов.

Совет. Для деревянного дома следует выбирать кабель с маркировкой «НГ» (не поддерживают горение) и «LS» (пониженное выделение дыма). Обычно для внутренней проводки применяют провода с сечением 2,5 мм и 1,5 мм.

Вводный автоматический выключатель выбирается с номиналом, достаточным, чтоб при максимальной нагрузке питание дома не отключалось, а происходил разрыв цепи, предотвращающий короткое замыкание.

Для однофазного питания автоматический выключатель подбирается следующим образом:

  1. Вычислить суммарную мощность электроприборов и определить максимальный ток по формуле IHOM=P/Ucosф.  Параметр cosф приравнивается к 0,8. Полученное значение увеличивают на 10% и получают показатель тока, при котором сработает автомат. Как правило, это значение не более 25 А.
  2. Определить значение тока короткого замыкания, применяя формулу Iкз=3260S/L, где S – площадь сечения кабеля, L – длина кабеля. Расчет надо выполнять для участка сети с максимальной протяженностью при самом меньшем сечении жил.
  3. Характеристика автомата определяется отношением тока короткого замыкания (КЗ) к номинальной величине тока. Для сетей со смешанной нагрузкой (частные дома) оптимально подходят автоматические выключатели типа «С».

При выборе выключателей и розеток берут во внимание некоторые параметры:

  • величина тока, на которую рассчитано оборудование;
  • вариант установки: внешняя/скрытая проводка;
  • количество клавиш – для выключателей, количество мест – для розеток.

Дополнительные рекомендации по выбору розеток и регуляторов освещения:

  1. Бытовые приборы с высокой мощностью (электроплиты, стиральные машинки, бойлеры, камины, холодильники и т.д.) подлежат обязательному заземлению. В таких ситуациях целесообразно использовать розетки с клеммой для подсоединения заземляющего провода.
  2. Необходимо избегать «тройников». Для одновременного подключения нескольких электроприборов устанавливают группу розеток или сдвоенные модели.
  3. Выбор выключателей определяется режимом освещения. Для одновременного включения нескольких источников света или одной лампы устанавливают переключатель на одну клавишу, для разных режимов – двух- и трехклавишные.

Установка автомата и ввод электропитания

Согласно разработанной схеме устанавливают распределительные коробки, отмечают точки крепления выключателей, розеток и приборов освещения. В обозначенном месте монтируют корпус электрощитка и выполняют следующие действия:

  1. Установка в корпусе щитка счетчика.
  2. Монтаж вводного автомата на металлический профиль (дин-рейку). Подводка  к двухполюсному автомату фазы и нейтраль.
  3. Клеммы (выходные зажимы) счетчика подсоединяют к входу вводного автомата.
  4. Завод кабеля в дом и соединение его с входными зажимами счетчика.
  5. На дин-рейку устанавливается реле напряжения, УЗО, автоматы для различных групп питания (освещение, розетки).

Ввод кабеля в дом выполняется под землей или по воздуху. Второй вариант обойдется дешевле, но такой подвод считается менее надежным. При «воздушном» вводе используются самонесущие изолированные провода. Главное условие – монтаж на участке ввода в доме несгораемой гильзы.

При подземном способе для ввода используется металлическая труба, защищающая подводящий кабель от различных воздействий. Прокладка кабеля таким методом обязательно должна быть согласована с распределяющим энергопредприятием.

Прокладка кабеля, монтаж выключателей и розеток

Провод выбранного сечения согласно плану раскладки прокладывается  закрытым или открытым способом.

Технология внутренней разводки электропроводки в деревянном доме своими руками:

  1. Подготовить кабельную трассу – выполнить штробы. В точках соединения кабелей установить распределительные коробки, обеспечив свободный доступ к ним даже после «зашивки» стен.
  2. При помощи металлических гильз с заглушками выполнить проходки через стены.
  3. Установить металлические гильзы под выключатели и розетки – подобные мероприятия существенно снизят вероятность возгорания при коротком замыкании.
  4. Внутренний диаметр труб под кабельную трассу должен быть заполнен не больше чем на 40%. Срезы металлических труб надо зачистить, отшлифовать, чтоб острые кромки не повредили оболочку кабеля.
  5. Прикрепить трубы с помощью хомутов к стенам. Фиксация с металлическими гильзами происходит посредством развальцовки трубы внутри гильзы.
  6. Протянуть кабель через трубу и проверить изоляцию жил провода к корпусу металлической трубы.
  7. Разделать кабель, оставив в распределительных коробках запас по длине 20 см и больше. Жилы провода соединяют на скрутку, изолируют колпачками СИЗ.
  8. Впоследствии провода подключаются к розеткам и выключателям.

Рассмотрим пошагово, как с помощью настенных кабель-каналов провести электропроводку в деревянном доме своими руками:

  1. Согласно имеющемуся плану нанести разметку линий прохода кабеля.
  2. Подобрать кабель-канал, сечение которого зависит от количества проходящих проводов.
  3. Снять крышку короба и закрепить ее саморезами на стене или потолке (согласно плану). Шаг крепления – 0,5 м, повороты дополнительно фиксируются саморезами.
  4. В указанных местах установить распределительные коробки.
  5. Провода уложить в кабель-каналы и защелкнуть крышкой. Для подсоединения розеток и выключателей оставить запас кабеля.
  6. Соединить провода розеток, выключателей, с зажимами автоматов и в распределительной коробке одним из методов:
    • используя самозажимные клеммы (Wago); клеммы выбираются согласно размеру сечения кабеля вместе с изоляцией; для соединения достаточно снять 10 см изоляционного покрытия;
    • скрепление проводков при помощи изолирующих колпачков (длина оголенного отрезка кабеля для скрутки не должна превышать длину колпачка); внутри устройства есть коническая пружина, которая надежно зажимает провод;
    • плотное скручивание оголенных проводков – в этом случае изоляция счищается с кабеля на 4 см; все места стыков проводов необходимо пропаять, а затем обматать изоляционной лентой.

Важно! Количество соединений сказывается на возможностях системы переносить нагрузки – чем их больше, тем хуже нагрузочная способность.

УЗО и заземление

Обустройство заземляющего контура предполагает выполнение следующих действий:

  1. Подготовка металлических стержней диаметр 3 см/длина 3 м.
  2. Выкапывание траншеи глубиною 30 см треугольной формы, где длина каждой стороны равна 1 м. По углам образованного треугольника установить металлические прутья.
  3. Соединение арматуры между собой металлическими уголками при помощи сварки.
  4. К одному углу приварить проушину (петлю) и закрепить на ней стальной прут толщиною 1 см.
  5. Прут укладывает так, чтоб он подсоединялся с заземляющим проводником в электрическом щитке. Изоляция заземляющих жил кабелей желто-зеленого цвета.

После прибора учета в щитке желательно разместить УЗО. Это устройство обезопасит человека от удара электротока в случае его утечки на корпус оборудования. Параметры УЗО подбираются исходя из величины номинального тока в сети. Такое защитное устройство особо актуально для помещений с повышенным уровнем влажности (ванная комната, баня, бассейн и т.д.).

Электропроводка в деревянном доме своими руками: видео

Распространенные ошибки новичков

Электрификация деревянного дома – ответственное мероприятие. По статистике пожарных организаций, большинство деревянных конструкций возгорается в первую очередь из-за неисправности электропроводки. Некоторые начинающие мастера могут проигнорировать советы профессионалов и допустить ряд грубейших ошибок:

  1. Скрытие проводки под деревянными конструкциями потолка.
  2. Укладка кабелей под плинтус.
  3. Использование для прокладки провода гофрированных ПВХ труб. Несмотря на практичные качества материала и удобства его монтажа ПВХ-трубы запрещены к использованию в целях электрификации деревянных построек.
  4. Расположение изолированного кабеля в штробе без применения металлической трубы.
  5. Применение пластиковых коробов под розетки и выключатели.
